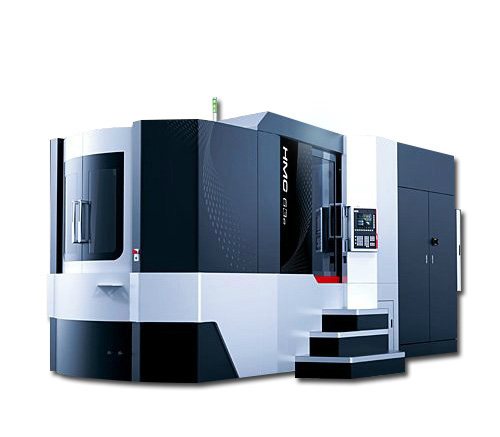

HMC系列卧式加工中心
HMC系列卧式加工中心采用双交换工作台，适合零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多种工序加工，具有在一次装夹中完成箱体孔系和平面加工的良好性能，还特别适合箱体孔的调头镗孔加工，广泛应用于通用机械等行业。
咨询热线：
13019339182
024-83960560
024-83960560
技术特性
TECHNOLOGY CHARACTERISTICS
| HMC系列卧式加工中心技术参数： | ||||||
| 名称 | 单位 | 6540×40A | 6550×50 | 6563×63A | 6563×63A/D | 6563×61A-6P |
| 工作台面积 | mm | 400×400 | 500×500 | 630×630 | 630×630 | 630×630 |
| 交换工作台数 | 双 | 双 | 双（6） | 1 | 6 | |
| 工作台交换时间 | s | 8 | 8s | 26 | 26 | |
| 可承受荷重 | kg | 400 | 500 | 1200 | 1200 | 1200 |
| 主轴锥孔 | ISO7:24 No50 | ISO7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | |
| 主电机功率 | KW | 15/18.5(17/22.5) | 15/18.5(17/22.5) | 15/18.5(17/22.5) | ||
| 主轴转速 | r/min | 20-5000 | 20-5000 | 20-5000 | 20-5000 | 20-5000 |
| 主轴扭矩 | N.m | 376 | 376 | 510/630(870/1150)m | 510/630(870/1150) | 510/630(870/1150) |
| 主轴轴向抗力 | N | 7000 | 7000 | 10000 | 10000 | 10000 |
| 主轴工作范围 | ||||||
| 工作台行程X | mm | 立柱移动700 | 立柱移动700 | 1000 | 1000 | 1000 |
| 主轴箱行程Y | mm | 650 | 650 | 850 | 850 | 850 |
| 立柱行程Z | mm | 工作台移动600 | 工作台移动600 | 750 | 750 | 750 |
| 工作台回转B | 1°×360 | 1°×360 | 1°×360 | 1°×360 | 1°×360 | |
| 主轴中心线至工作台面距离 | mm | 50-700 | 50-700 | 0-850 | 0-850 | 0-850 |
| 主轴端面至工作台中心小距离 | mm | 200 | 200 | 200 | 200 | 200 |
| 移动速度 | ||||||
| 切削进给 | ||||||
| X、Y、Z | 1-10000 | 1-10000 | 1-4000 | 1-4000 | 1-4000 | |
| W | - | - | - | - | - | |
| 快速 | m/min | 24 | 24m/min | X,Y:20 Z:18 | X,Y:20 Z:18 | X,Y:20 Z:18 |
| 工作台进给 | - | - | - | - | - | |
| 自动换刀装置 | ||||||
| 刀库容量/选刀方式 | piece | 40/定点 | 40/定点 | 40/定点 | 40/定点 | 40/定点 |
| 刀柄规格 | ISO7:24JT50 | ISO7:24JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| 刀具重量 | kg | 25 | 25 | 25 | 25 | 25 |
| 刀具长度/直径 | mm | 400/φ125 | 400/φ125 | 400/φ125 | 400/φ125 | 400/φ125 |
| 换刀时间 | s | 9s | 9 | 9 | 9 | 9 |
| 在相邻刀座有空位时刀具直径 | mm | 250 | 250 | 250 | 250 | 250 |
| 定位精度 | ||||||
| X、Y、Z | mm | ±0.005 | ±0.005 | ±0.008 | ±0.008 | ±0.008 |
| B（4×90°） | mm | ±5(±2) | ±5(±2) | ±5(±2) | ±5(±2) | ±5(±2) |
| 重复定位精度 | ||||||
| X、Y、Z | mm | ±0.003 | ±0.003 | ±0.003 | ±0.005 | ±0.005 |
| 工作台4×90° | mm | ±2 | ±2 | ±2 | ±2 | |
| 安装数据 | ||||||
| 电源 | Hz/V | 50/380 | 50/380 | 50/380 | 50/380 | 50/380 |
| 电气总容量 | KVA | 55 | 55 | 60 | 60 | 60 |
| 机床重量 | kg | 17470 | 17470 | 19400 | 17000 | 28000 |
| 占地面积 | mm | 4790×4600 | 4790×4600 | 6270×4460 | 3300×4800 | 9639×4908 |
| 外形尺寸 | mm | 4790×3852×3048 | 4790×3852×3048 | 6270×3535×3177 | 5373×3535×3177 | 9639×4558×3177 |
| 数控系统 | FANUC 0i-MC | FANUC 0i-MC | FANUC 0i-MC | FANUC 0i-MC | FANUC 0i-MC | |
| (FANUC 18i,SIEMENS840D) | (FANUC 18i,SIEMENS840D | (FANUC 18i,SIEMENS840D | (FANUC 18i,SIEMENS840D | (FANUC 18i,SIEMENS840D | ||
